网络与 MQTT

开始之前

你需要准备什么

本章你会学到什么

Broker、主题、发布订阅

listen 与 connect

TCP 连接里有两个角色：一方在本地某个端口上 listen（等别人连进来），另一方 connect 到对方的 IP 和端口。本课用得到下面两种摆法，课堂验收用第二种。

板子地址是 192.168.x.x 这一类局域网地址时，只在同一网段里能被 connect。本课让 Mosquitto 在主机上 listen，板和电脑终端都向外 connect，板保持作为客户去连 Broker。

发布订阅模型

MQTT 用发布订阅：大家都 connect 到中转站。Broker 是消息中转站（本课常用软件 Mosquitto）：连上它的程序按主题（频道名，如 course/led/cmd）收发。publish（发布）是往某个主题发一条消息；订阅是盯着某个主题收消息。

启动 Mosquitto（主机示例）

板端要连上 Broker，主机上的 Mosquitto 必须监听局域网（不能只绑 127.0.0.1），并按课堂约定决定是否允许匿名。本课实机联调采用：端口 1883、监听所有网卡、允许匿名（无用户名密码）。

# Debian/Ubuntu 示例；以你发行版包名为准
$ sudo apt update
$ sudo apt install -y mosquitto mosquitto-clients
$ sudo systemctl enable --now mosquitto

局域网监听与匿名（必配，否则板连不上）

默认安装后，部分发行版只允许本机访问。在跑 Broker 的主机上新建（或编辑）片段配置，例如：

$ sudo tee /etc/mosquitto/conf.d/course-lan.conf <<'EOF'
# 监听所有网卡的 1883（板子用主机局域网 IP 连接）
listener 1883
# 本课实验允许匿名；生产环境请改用账号密码并关闭此项
allow_anonymous true
EOF
$ sudo systemctl restart mosquitto
$ sudo ss -lntp | grep 1883
# 应看到 0.0.0.0:1883 或 *:1883（不要只有 127.0.0.1:1883）

若用 Docker（本课联调实录）：

$ cat > /tmp/mosquitto-course.conf <<'EOF'
listener 1883
allow_anonymous true
EOF
$ docker run -d --name course-mosquitto --restart unless-stopped \
    -p 1883:1883 \
    -v /tmp/mosquitto-course.conf:/mosquitto/config/mosquitto.conf:ro \
    eclipse-mosquitto:2

# 本机自测：一终端订阅，另一终端发布（先确认本机通）
$ mosquitto_sub -h 127.0.0.1 -t 'course/led/cmd' -v
$ mosquitto_pub -h 127.0.0.1 -t 'course/led/cmd' -m 'on'

$ hostname -I
# 或：ip -4 addr show | grep inet

下行：订阅命令驱动外接 LED

主题与 payload 约定

本课默认：

• 命令主题：course/led/cmd
• payload：on → 灯亮；off → 灯灭
• 未知 payload → 打 [ERR]，保持当前电平

脚手架 chapters/ch05/code/mqtt-led/ 用 libmosquitto 提供连接与消息处理骨架；实验一的解析已链进工程，你在回调里调用即可。板端需有 libmosquitto 与 libgpiod；编部署优先板端原生 make。

外接 LED 接线

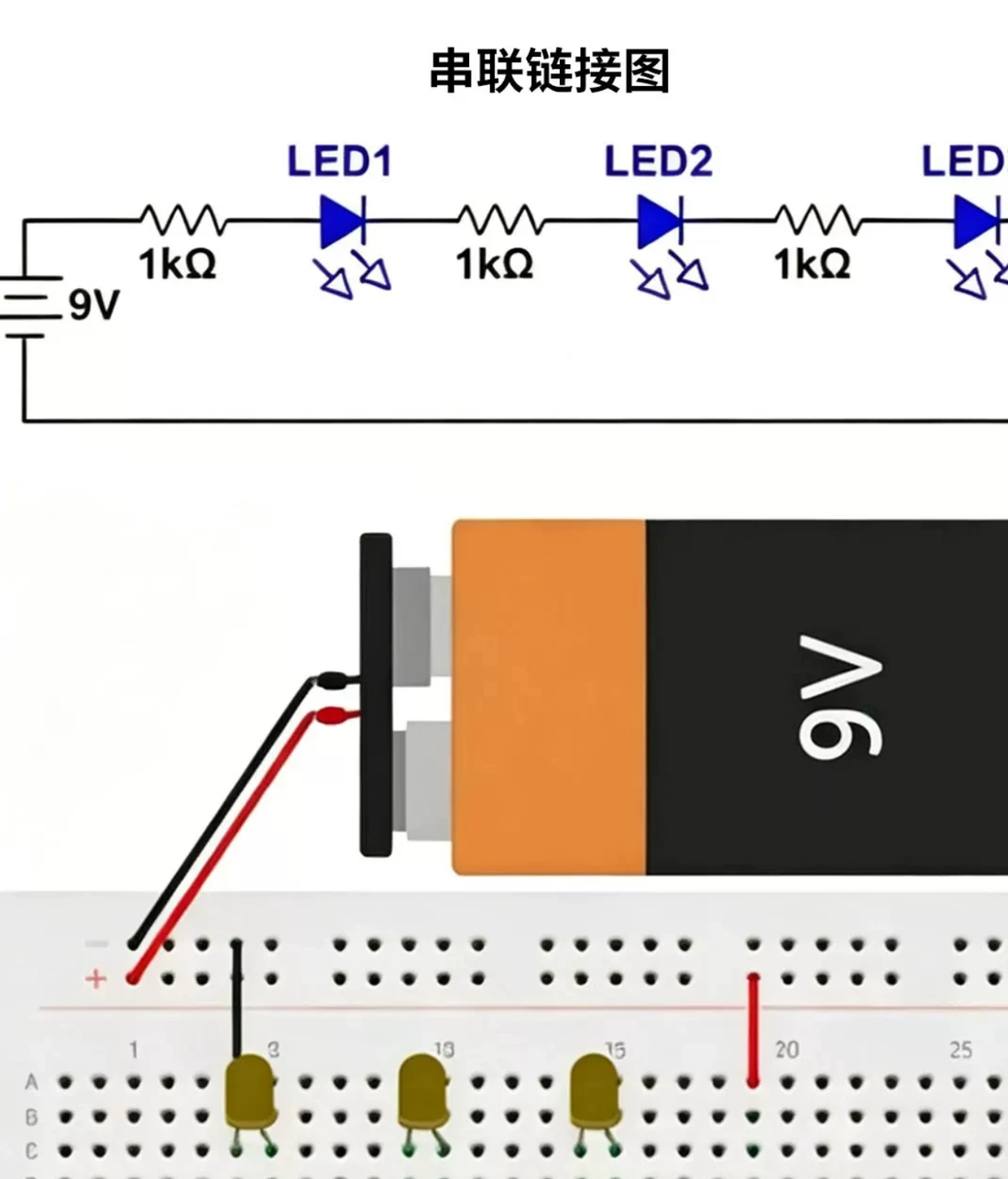

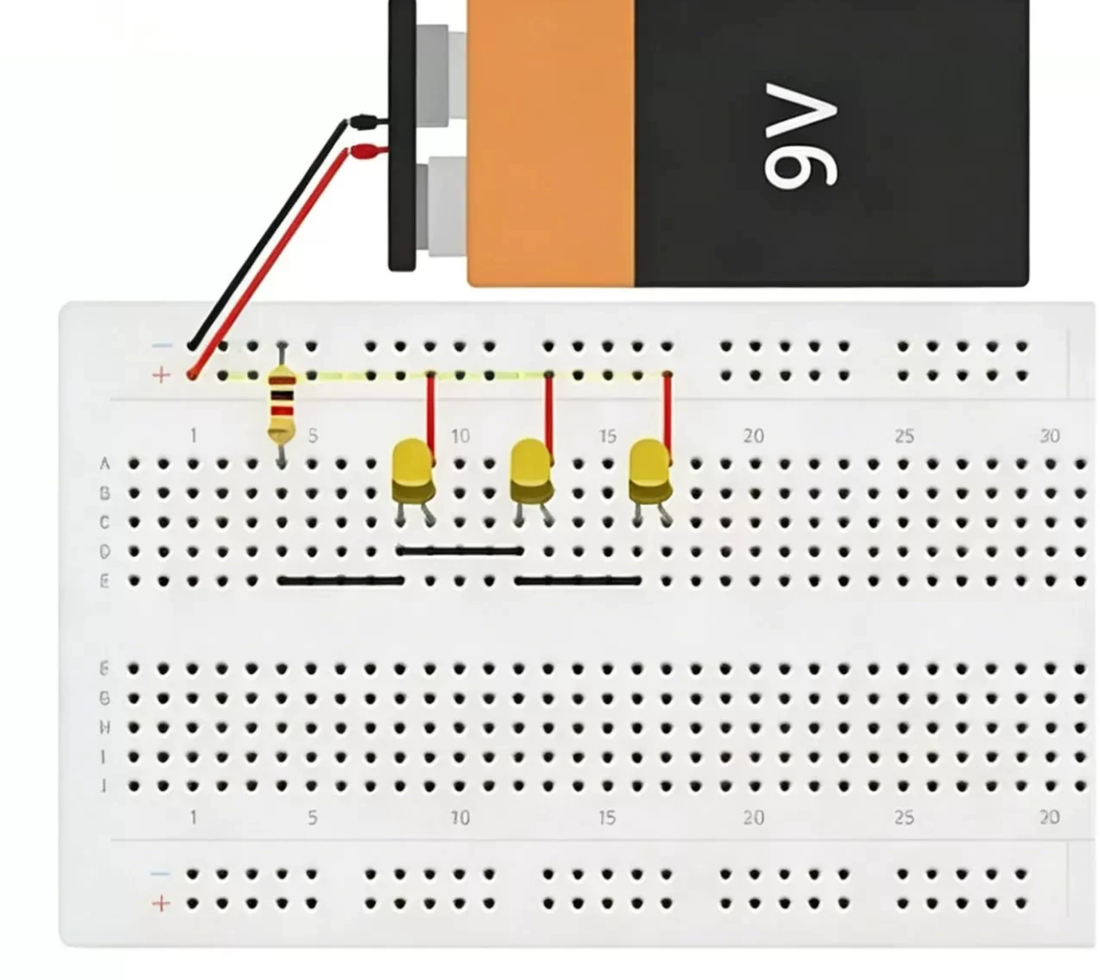

默认脚位：丝印 IO1_4。限流电阻串在 GPIO 与 LED 正极之间；短脚回 GND。完整摘录见 chapters/ch05/manuals/。

跟做步骤

1. 1
   接线与配置
   外接 LED 默认 IO1_4（限流电阻串在 GPIO 与 LED 正极之间，短脚回 GND）。极性与串/并联对照见 chapters/ch05/manuals/。主机上 hostname -I 得到 Broker IP；板端用环境变量 BROKER_HOST 或改 DEFAULT_BROKER_HOST。
2. 2
   编译并部署
   优先板端 make；需要时再用如意 SDK 交叉后 scp。file 确认 RISC-V。
3. 3
   主机发布
   mosquitto_pub -h <broker> -t course/led/cmd -m on，板端 LED 应亮；再发 off 应灭。

# 主机：记下局域网 IP
$ hostname -I

# 板端原生编译（推荐跟做）
$ cd chapters/ch05/code/mqtt-led
$ make clean && make
$ file mqtt-led
$ BROKER_HOST=<主机局域网IP> ./mqtt-led

# 或在 x86 主机交叉后再拷到板：
# make CROSS_COMPILE=riscv64-ruyisdk-linux-gnu- && scp mqtt-led user@board-ip:~/

# 主机另一终端（BROKER_IP 用上面 hostname -I 的结果）
$ mosquitto_pub -h BROKER_IP -t 'course/led/cmd' -m 'on'
$ mosquitto_pub -h BROKER_IP -t 'course/led/cmd' -m 'off'

上行：发布状态

灯态变化后 publish

灯亮灭改变后，板子向 course/led/status publish（发布）当前状态（如 on/off）。订阅该主题的电脑终端即可确认「命令是否落地」。脚手架中 publish_status() 为桩，实验里接到点灯成功之后调用。

/* 伪代码 */
led_set(1);
publish_status("on");   /* TODO: mosquitto_publish(...) */

# 主机订阅状态
$ mosquitto_sub -h BROKER_IP -t 'course/led/status' -v

应用层「发布成功」只说明库函数返回了；它在网上究竟怎么走，要靠下一节用抓包把分层拆开看。

一次 publish：从应用到以太网，再用 tcpdump 看见

先把本节会反复用到的词说清楚：Broker 是 MQTT 中转站；主题 是频道名；publish 是往某主题发一条消息；tcpdump 是在网卡上抓原始包、打印协议字段的工具。默认明文 MQTT 跑在 TCP 端口 1883 上。

网络四层模型：一条消息套几层「信封」

你发的消息不是光着身子出门的——它被一层层装进「信封」，每层只负责自己的地址信息。这就是网络分层（简化的四层模型）：

分层的好处：每一层只需要「在信封上写自己的地址，然后把信封原样传给下一层」——应用不管 TCP 怎么重传，网络不管帧在哪个网段。下面把一次 publish 顺着这四层走一遍。

原因 → 机制：一次 publish 怎么一层层包下去

你在板子上调用 mosquitto_publish(...) 时，应用只交出「主题 + payload」。库和内核再把它装进 MQTT 报文，塞进 TCP 连接（目的端口 1883），外面再套 IP，最外层是以太网帧（有线）或 Wi-Fi 帧。Broker 拆包后按主题转发给订阅者。

图说明：每一层只多加自己的头尾，并不改写你业务上的「on」含义；tcpdump 能同时看到这些头，所以能对照「应用里的一次 publish」和「网上的一串包」。

验证：标注一份看起来像 tcpdump 的输出

在 Broker 主机或板端（以能看到板→Broker 流量为准）开抓包，再触发一次上行 publish：

$ sudo tcpdump -i any -nn -A port 1883 -c 20

下面是一份示意输出（字段形状与真实 tcpdump 相近；IP/时间以你机器为准）。右侧注释标出各层：

14:02:11.123456 IP 192.168.1.50.45678 > 192.168.1.10.1883: Flags [P.], ...
                 │                │              │     │
                 │                │              │     └─ 目的端口 1883 → TCP 上的 MQTT
                 │                │              └─ Broker 主机 IP（网络层目的）
                 │                └─ 板子临时源端口（传输层）
                 └─ 板子 IP（网络层源）

    …… TCP 载荷的一部分（-A 以 ASCII 显示）……
    ....course/led/status..on....
         │                 │
         │                 └─ payload 痕迹（明文 MQTT 时可能露出）
         └─ 主题名痕迹（应用层 MQTT）

逐项对照：

1. 1
   开抓包
   sudo tcpdump -i any -nn -A port 1883 -c 20
2. 2
   触发一次上行
   让板子 publish 状态（或主机 mosquitto_pub 发一条到状态主题）。
3. 3
   对照上表
   指出 1883、双方 IP，以及 ASCII 区是否露出主题或 payload；用自己的话复述「MQTT → TCP → IP → 出网卡」。
